Tűzoltó vízforrás, tűzcsap tábla - alap tábla

TáblaDepo®

2.100 Ft + ÁFA ( 2.667 Ft )

Menny.:db

#tűzcsap #víz

Cikkszám:	TDP20300-D25
Legkorábban ekkor ér Önhöz:	2025. október 08.

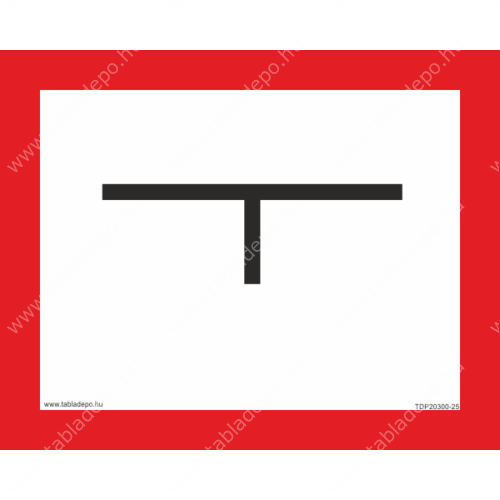

Tűzoltó vízforrás, tűzcsap szendvicslemez alap tábla. Föld feletti és alatti tűzcsap, tűzoltó vízforrás, habtűzcsap jelölésére szolgáló alap tábla. A tábla csak a tűzcsap, tűzoltó vízforrás szimbólumok alap jelöléseit tartalmazza, az adott helyszínen lévő tűzoltó vízforrás konkrét adatait nem. A feliratozáshoz szükséges betű- és számkészlet külön megvásárolható. Tűzcsap tábla: alumínium-műanyag szendvicslemez tábla, mérete: 250 mm széles, 200 mm magas. Merev és erős, ellenáll az időjárás károsító hatásainak. Fehér alapon fekete nyomtatással és körben vörös szegéllyel. Az MSZ 1042:2009 szabványban foglaltaknak megfelelő biztonsági jelzés. Egyedi adatokkal ellátott feliratozással is rendelhető.
Kívánságlistára teszem

több méretben

hogy bármilyen távolságból felismerhető legyen

tábla és matrica

hogy minden felületre megfelelő legyen

Hatóságnak megfelelő kivitel

Válasszon alapanyagot!

szendvicslemez

Méret

250x200mm

Rögzítés :

2.100 Ft + ÁFA ( 2.667 Ft )

Menny.:db

Kosárba rakom

Jelölje be azokat a termékeket, amiket még a kosárba szeretne tenni, majd nyomja meg a "MEGRENDELEM" gombot!

Tűzoltó készülék tábla - utánvilágító piktogram - 100x100 mm

540 Ft + ÁFA (686 Ft)

Rögzítés :

Tűzvédelmi főkapcsoló tábla - utánvilágító - 200x100 mm

890 Ft + ÁFA (1.130 Ft)

Rögzítés :

Leírás

Mire használható ez a tűzoltó vízforrás, tűzcsap tábla?

Föld feletti és alatti tűzcsap, tűzoltó vízforrás, habtűzcsap jelölésére szolgáló alap tábla.

Bármilyen lehet egy tűzoltó vízforrás, tűzcsap tábla külleme?

Nem, a tűzoltó vízforrás, tűzcsap tábla külső megjelenését és méretet a MSZ 1042:2009 számú szabvány határozza meg. A tábla mérete 250x200 mm kell, hogy legyen, anyaga időjárás- és UV álló, külső behatásokkal szemben is ellenálló.

A tűzoltó vízforrás, tűzcsap jelzőtábla feliratozása

A szerelvény rendeltetésére utaló rövidítések:

T - tűzcsap
M - medence
hT - habtűzcsap
E - 52 mm kiömlőnyílású tűzcsap
K - kút

A vízforrás jellemző adatai

A T után levő szám annak a nyomócsőnek a névleges átmérőjét (DN) jelenti mm-ben, amelyről a megjelölt tűzcsap a vizet kapja. Ebből a számból a tűzcsap vízhozamára lehet következtetni.

Az M medence után lévő szám (999 m³-ig) a medence űrtartalmát jelenti m³-ben. A 999 m³-nél nagyobb űrtartalmú medence jelölése a következő:

1000-1999 m³ a harmadik számjegy helyére 1
2000-2999 m³ a harmadik számjegy helyére 2
3000-3999 m³ a harmadik számjegy helyére 3 kerül, és így tovább, az első két számjegy helye pedig üresen marad.

A K után levő szám a kút átlagos vízszintjének a talajszinttől mért mélységét jelenti m-ben (sekély kút az, amelynek az átlagos vízfelszíne a talajszinttől mérve legfeljebb 6 m mélyen van, a mélykút átlagos vízfelszíne ennél mélyebben van.

A háromágú nyíl/kereszt valamelyik szára mellé írt szám jelenti a vízforrás táblától mért távolságát (jobbra, balra illetve előre m-ben, dm-pontossággal). A dm-eket kisebb betűmérettel kell jelölni. Az üresen maradt bal vagy jobb oldali mezőbe vagy a tábla valamelyik alsó sarkába a szerelvény kezelőszervének nyitási irányát kell feltüntetni, balra forgó nyíl, ha felülről nézve az óramutató járásával ellentétes vagy jobbra forgó nyíl, ha az óramutató járásával egyező a szerelvény nyitási iránya.

Forrás: MSZ 1042:2009
